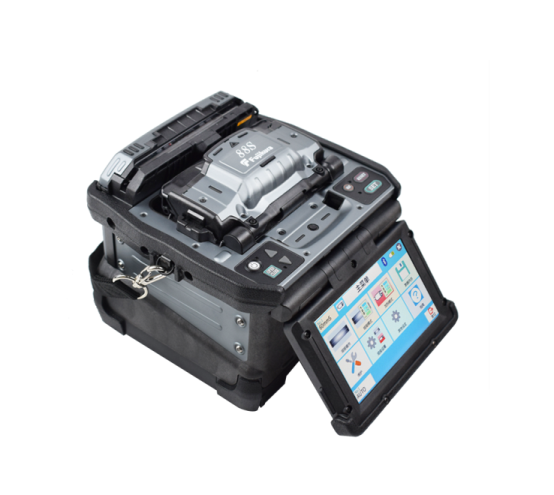

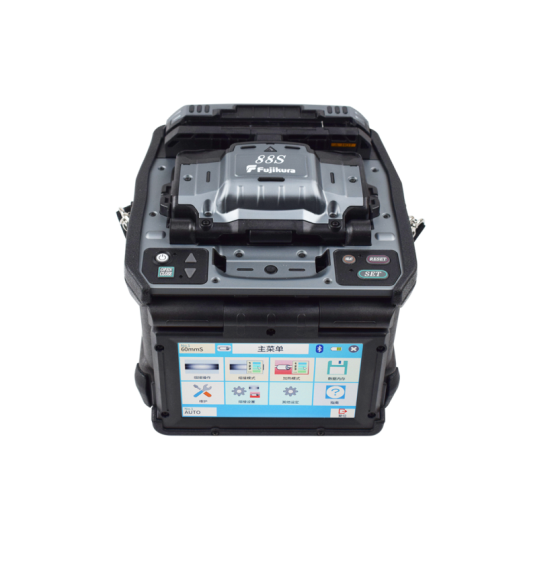

单芯光纤熔接机 88S
产品特点
*纤芯对准单芯光纤熔接机
*更先进的自动化架构
*极其便捷的热缩套管定位模式
*具备光纤固定夹功能
*能够兼容250um光纤和900um松套管光纤的通用护套压板
*最新设计了大容量的携带箱
*配备蓝牙无线通信功能
*免工具更换电极棒
*大容量锂电池
*5英寸彩色液晶触摸屏
*内置教学视频和PDF操作手册
技术参数
|
光纤对准方式 |
纤芯对准 |
|
|
适用光纤类型 |
SMF(G.652), MMF(G.651), DSF(G.653), G.654, NZDSF(G.655), BIF(G.657) |
|
|
包层直径 |
80~150um |
|
|
涂覆层直径 |
100μm~3mm |
|
|
光纤切割长度 |
5~16mm |
|
|
熔接/加热模式 |
100个熔接模式和30个加热模式 |
|
|
熔接损耗 |
0.02dB(G,652), 0.01dB(G.651), 0.04dB(G.653), |
|
|
熔接时间 |
SM FAST模式：7秒 |
|
|
加热时间 |
60mm模式：13秒，60mm slim模式：9秒 |
|
|
熔接结果存储 |
20000个最新记录，100个熔接图像存储 |
|
|
光纤观察方式和放大倍数 |
两轴观测的5英寸TFT触摸屏 |
|
|
X/Y单独显示320倍，X/Y同时显示200倍 |
||
|
拉力试验 |
2N |
|
|
回波损耗 |
>60dB |
|
|
对应热缩管 |
60mm, 40mm和藤仓的微型热缩管，最长支持66mm |
|
|
满电状态下熔接加热次数 |
使用BTR-15锂电池可以维持300次的熔接加热循环（6380mAh大容量锂电池） |
|
|
交流供电 |
100~240V AC (50~60Hz) |
|
|
电极棒寿命 |
熔接5000芯以上 |
|
|
接口 |
USB 2.0 (Mini-B)，用于PC连接，支持因特网联网软件升级 |
|
|
无线通信 |
无线连接标准：Bluetooth4.1LE |
|
|
尺寸 |
170W x 173D x 150H (mm) （不包括突出部） |
|
|
重量 |
含电池2.8kg |
|
|
操作条件 |
海拔：0~5000m，风速：15m/s |
|
|
温度：-10~50℃，湿度：0~95%RH |
||
|
三防性能 |
抗摔：76cm高度六方向的自由坠落 |
|
|
防雨：降水量在10mm/hr的情况下10分钟 |
||
|
防尘：暴露于灰尘中（0.1~500um大小的硅酸铝颗粒） |
||
配置清单
|
主机及附件 |
||
|
说明 |
型号 |
数量 |
|
熔接机主机 |
88S |
1台 |
|
高精度光纤切割刀 |
CT50或CT08 |
1把 |
|
电池 |
BTR-15 |
1块 |
|
交流适配器 |
ADC-20 |
1个 |
|
交流电源线 |
ACC-17 |
1根 |
|
酒精泵 |
AP-02 |
1个 |
|
携带箱/工作台 |
CC-39 |
1个 |
|
左侧工作托盘 |
WT-09L |
1个 |
|
右侧工作托盘 |
WT-09R |
1个 |
|
工作托盘冷却架 |
JP-09 |
1个 |
|
三脚架螺丝 |
TS-03 |
2个 |
|
熔接机背带 |
ST-02 |
1根 |
|
携带箱背带 |
ST-03 |
1根 |
|
备用电极棒 |
ELCT2-16B |
1对 |
|
光纤夹具装载板 |
SP-03 |
1对 |
|
USB数据线 |
USB-01 |
1根 |
|
快速指导手册 |
QRG-02 |
1份 |
|
可选配件 |
|
|
说明 |
型号 |
|
直流适配器 |
DCA-03 |
|
直流电源线 |
DCC-20（用于和汽车点烟器连接） |
