中红外波段光纤
中红外波段光纤主要包括氟化物光纤、硫化物、硒化物光纤、其他中红外波段光纤等。

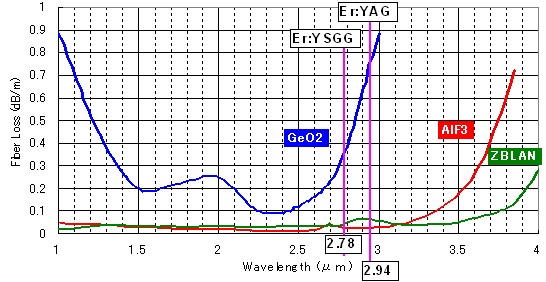

氟化物光纤是多种重金属氟化物为玻璃组份的光纤，常见氟化物光纤包括ZBLAN (ZrF4-BaF2-LaF3-AlF3-NaF) 光纤和AlF3 (AlF3-BaF2-SrF2-CaF2-MgF2-YF3)光纤。制作低损耗的氟化物光纤非常困难，因为缺少气态的组份材料，制作石英光纤所常用的CVD技术无法应用于氟化物光纤的制造。本产品是通过独特的方法，所研制的ZBLAN光纤和AlF3光纤的光传输损耗小于0.1dB/m。
参数指标
|
参数 |
AMF-440/480 |
AMF-200/240 |
|
|
玻璃成分 |
AlF3 |
||
|
纤芯直径 [µm] |
440±20 |
200±10 |
|
|
包层直径 [µm] |
480±10 |
240±10 |
|
|
涂覆层直径 [µm] |
≤600 |
≤450 |
|
|
波长范围[µm] |
0.35 ~ 3.5 |
||
|
数值孔径 |
0.22+/-0.02 |
||
|
典型损耗[dB/m] |
< 0.1 @2.94 µm |
||
|
涂覆层材料 |
丙烯酸酯 |
||
|
缠绕半径[cm] |
6 |
||
|
硫化物、硒化物光纤
As2Se3 As2S3 |
|||||||||||||||||||||||||||||||||||||||||||||
参数指标
|
参数 |
IRT-SE-6/170 |
IRT-SE-100/170 |
IRT-SU-7/170 |
IRT-SU-70/170 |
IRT-SU-100/170 |
|
玻璃成分 |
As2Se3 |
As2Se3 |
As2S3 |
As2S3 |
As2S3 |
|
纤芯直径（μm） |
6 |
100 |
7 |
70 |
100 |
|
包层直径（μm） |
170 |
170 |
170 |
170 |
170 |
|
波长范围（μm） |
1.5~2 |
2~9 |
2~3 |
2~6 |
2~6 |
|
典型纤芯折射率 |
2.7 |
2.7 |
2.4 |
2.4 |
2.4 |
|
典型损耗（dB/m） |
0.15@2.7μm;0.7@4.0μm |
0.2@6μm;0.5@4.55μm |
|||
|
纤芯非圆率（%） |
<1 |
||||
|
纤芯偏心率（%） |
<5 |
||||
|
涂覆层材料 |
丙烯酸酯 |
||||
|
张力测试（kpsi） |
>15 |
||||
|
耐腐蚀性 |
不溶于水、浓盐酸、非氧化物酸、汽油、甲苯、酒精、丙酮 |
||||
其他中红外波段光纤
参数指标
|
参数 |
多晶IR光纤 |
蓝宝石光纤 |
|
纤芯材料 |
PIR |
SAP |
|
包层材料 |
AgBrCl化合物 |
蓝宝石 |
|
涂覆层 |
双层丙烯酸酯 |
聚四氟乙烯PTFE |
|
纤芯尺寸[μm] |
多模 200~900 |
多模 150~425 |
|
波长范围[μm] |
4 ~18 |
0.4 ~3.5 |
|
耐受温度（无涂覆层） |
-100℃~200℃ |
1000℃ |
|
应用场合 |
化学传感 温度传感 |
医学 激光传能 化学传感 Er:YAG激光器 |
